どうもこんにちは。

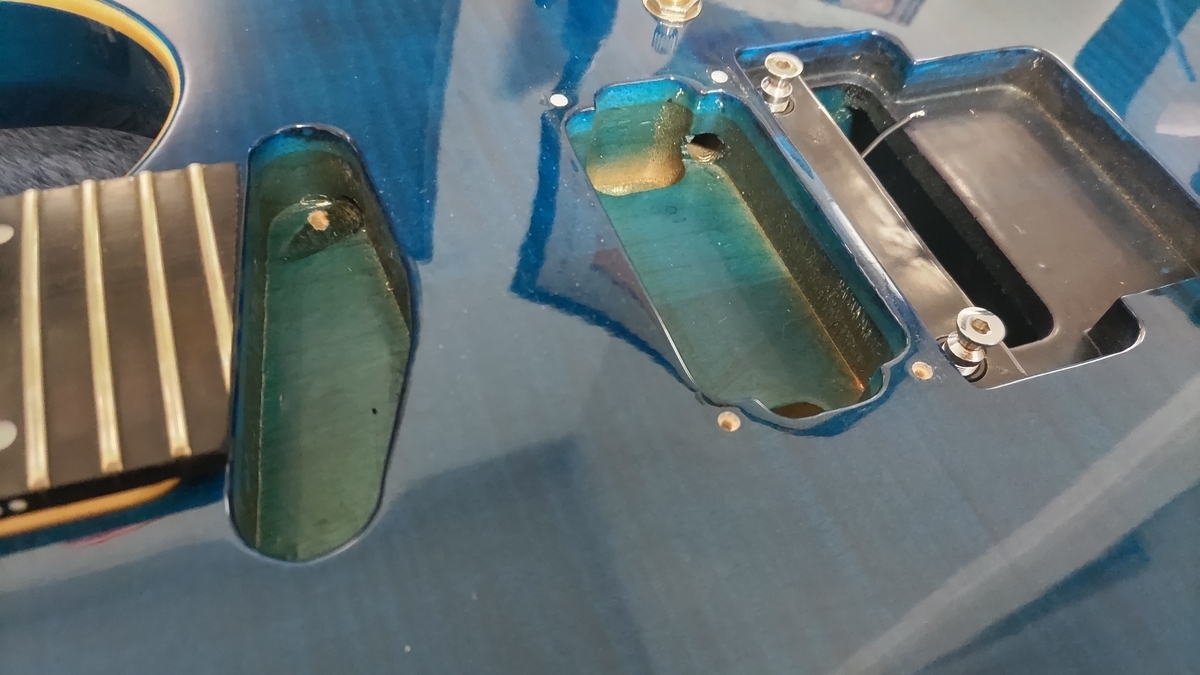

今回はPU交換回です。
交換もとはこちらのEDWARDS E-MV-125FR
すでに廃盤になっているモデル
27フレット628ｍｍのいわゆるミディアムスケールのギター
かなり珍しい仕様ですねぇ
もとになったESPにもMV(MAVERICK)があり、
トップ材があるのはCTMになりますか（現在は多分廃盤）
27フレットといううと最近だとIbanez ( アイバニーズ ) / RGA622XH-BK
が新しく出ていたりとか
あとはCaparisonのHorusとかとか
こちらはスケールが同様の628ｍｍ
中の配線はとてもシンプル。この辺の作業は国内でしてるのかとても丁寧
今回使うPUはこちらぁ
見た目じゃ何かわかりづらいですが、EMGの81-XとSLV-Xです。
どちらも無印が好きなＰＵ、楽器店でＸシリーズすげぇ！ってなって81-Xだけ
たまたま購入・・・その後放置されてた感じ
→が見えるように配線を接続
スイッチだけは流用し、他はEMG用のを使用。
写真では忘れてあとからつけましたが、9v電池の配線をジャックにつけときましょう
今回は１Vol１スイッチの配線
説明書にLP用の配線図があるのでそれを参考にしました。
まずはアウトプットジャックとVolポットを接続
次にこのまとめるくん・・・B245 Pickup Bussっていうらしいです
これにPUの配線を接続 BR/NKって書いてあります
そしてOをVolポットに接続
そこから配線を差し込み、固定
スイッチにそれぞれのPU、アウトプットを接続
ついでに元のアース線やらを黒い所にせっちゃこしておきます
EMGに弦アースつけるつけない論がありますが今回外すの面倒なのでつけます。
これで基本配線は終了。あとは大事な電池供給の配線
PUと電池の赤配線を赤のところに挿します
電池を入れて完成です！！
ソルダーレスは楽でいいですね～（一部はんだづけしたけど）
本当はこういうのつけたほうが安心ですが、買い忘れたのでスポンジ詰めて固定
